插入式超聲波流量計有哪些注意事項

2021-01-13



一、插入式超聲波流量計的安裝方式。

插入式傳感器有兩種主要安裝方法:

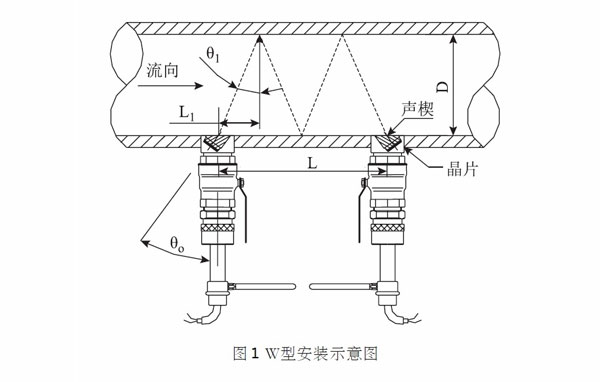

(1)W型安裝方式(見圖1)適用于直徑DN50~300mm的管道,可以延長聲路長度,提高測量精度。

插入式超聲波流量計安裝方法

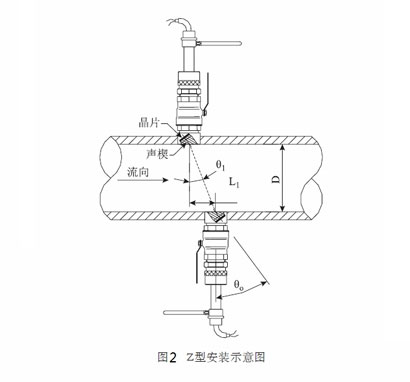

(2)Z型安裝方式(見圖2)適用于DN大于DN300mm的大直徑管道。兩個傳感器具有信號損失最小的直線傳播路徑,對流體穩定性的要求高于W型。

插入式超聲波流量計安裝方法

常見的安裝方法也包括V型法。由于插入式傳感器結構的限制,DN50~300管道的W型安裝更為合適。為了獲得更穩定更強的信號,Z型安裝對于DN300以上的管道會更有效。



二、安裝插入式超聲波流量計的注意事項。

(1)足夠的直管段。

由于插入式超聲波流量計信號強,只需要求儀器在第一個10D(被測管道內徑)和下一個5D內滿足直管段,就可以保證儀器的正常運行。但這個要求的前提是有非泵出口,非全開閥等。10天之前,否則無法保證儀器的正常運行。

(2)被測流體為湍流。

超聲波流量計可以測量0~15m/s范圍內的流量,這只是可測量的范圍:因?yàn)閮x表系數從層流到湍流變化很大;因此,大多數制造商都規定了儀器的最小流量,以確保儀器的正常性能。

(3)選擇合適的安裝位置。

插入式傳感器應盡可能安裝在管道側面的正側線,以避免上端有氣泡或底部有沉積物。一般應安裝在水平、傾斜或垂直管道中,垂直管道應從自下而上的管段中選擇,以防止測量點在管道下方流動。

(4)管道條件。

安裝前,被測管道內壁狀況應清晰,內壁不應有嚴重的結垢和腐蝕。結垢腐蝕層表面粗糙,一方面影響信號傳輸(W型安裝時),另一方面影響管道內徑的確定。如果該尺寸變化1%,體積流量的誤差將為2%。因此,選擇沒有結垢和腐蝕的管段作為測量點是儀器測量精度的保證。
